I moderne elektriske og industrielle systemer er kabelstyring mere end blot at føre ledninger fra et punkt til et andet. Korrekt kabelbeskyttelse påvirker sikkerheden, udstyrets levetid, driftseffektiviteten og vedligeholdelsesomkostningerne direkte. AnAlbue kabelforskruninger specielt designet til at føre kabler gennem en 90-graders vinkel og samtidig opretholde sikker tætning, trækaflastning og miljøbeskyttelse. Denne artikel udforsker funktioner, applikationer, fordele, installationsovervejelser, materialevalg, vedligeholdelsespraksis og købsfaktorer forbundet med albuekabelforskruninger. Uanset om du er ingeniør, entreprenør, facility manager, udstyrsproducent eller indkøbsspecialist, kan forståelsen af albuekabelforskruningers rolle hjælpe dig med at træffe bedre beslutninger for dine projekter.

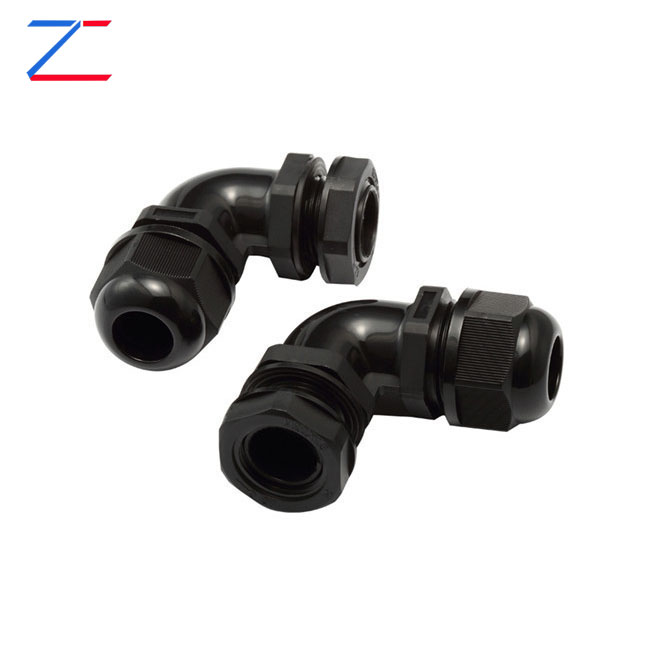

En albuekabelforskruning er en specialiseret kabelindføringsenhed designet til at tillade kabler at passere gennem paneler, samledåser, kontrolskabe og udstyrsskabe, mens de skifter retning ved cirka 90 grader. I modsætning til konventionelle lige kabelforskruninger giver albuekabelforskruninger en vinklet bane, der hjælper med at reducere kabelbøjningsbelastning og optimere pladsudnyttelsen.
Efterhånden som industrielt udstyr bliver mere og mere kompakt, står ingeniører ofte over for udfordringer i forbindelse med kabelføring. Begrænset installationsplads, overfyldte kontrolpaneler og krævende miljøforhold gør traditionelle kabelindføringsmetoder mindre effektive. Albuekabelforskruningen løser disse udfordringer ved at tilbyde en praktisk løsning, der kombinerer kabelbeskyttelse, tætningsydelse og retningsbestemt fleksibilitet.
Disse kabelforskruninger er almindeligt anvendt i automationssystemer, telekommunikationsudstyr, vedvarende energiinstallationer, transportinfrastruktur, marine applikationer og industrimaskiner.
Den primære funktion af en albuekabelforskruning er at sikre og beskytte kabler, mens de omdirigerer deres indgangsvej. Når kablet passerer gennem forskruningen, danner kompressionselementer en tæt tætning omkring kabelkappen. Dette forhindrer forurenende stoffer som støv, vand, fugt, kemikalier og snavs i at trænge ind i kabinettet.
Samtidig giver kirtlen mekanisk trækaflastning. I stedet for at tvinge kablet til at bøje skarpt umiddelbart efter, at det er kommet ind i et panel, skaber albuestrukturen en jævnere overgang, der reducerer mekanisk belastning.
Dette design bidrager til:
Selvom design varierer mellem producenter, indeholder de fleste albuekabelforskruninger følgende komponenter:
| Komponent | Fungere |
|---|---|
| Legeme | Hovedkonstruktionshus giver styrke og støtte |
| Kompressionsmøtrik | Strammer rundt om kablet for sikker fastholdelse |
| Tætningsring | Skaber vandtæt og støvtæt beskyttelse |
| Låsemøtrik | Sikrer kirtlen til kabinettet |
| Albueafsnit | Giver en 90-graders kabelføringsvinkel |
| Klemmemekanisme | Tilbyder trækaflastning og kabelfastholdelse |
Hver komponent bidrager til kabelforskruningens samlede ydeevne, hvilket sikrer både miljømæssig tætning og mekanisk beskyttelse.
Populariteten af albuekabelforskruninger stammer fra flere praktiske fordele.
Optimering af plads
Det vinklede design gør det muligt at føre kabler effektivt i trange rum, hvilket reducerer rod og forbedrer organisationen inde i styreskabe.
Reduceret kabelspænding
Skarpe bøjninger kan beskadige kabelledere og isolering over tid. Albuekabelforskruninger giver en jævnere overgang, der minimerer stress.
Forbedret beskyttelse
Tætningssystemer af høj kvalitet beskytter udstyr mod fugt, støv og forurening.
Forbedret udstyrs pålidelighed
Beskyttede kabler oplever færre fejl, hvilket resulterer i lavere vedligeholdelsesomkostninger og mindre nedetid.
Professionelt udseende
Organiseret kabelføring forbedrer den overordnede installationsæstetik og forenkler fremtidig vedligeholdelse.
Albuekabelforskruninger tjener en bred vifte af industrier på grund af deres alsidighed.
| Industri | Typisk anvendelse |
|---|---|
| Industriel automation | Styreskabe og PLC-systemer |
| Vedvarende energi | Solcelle-invertere og vindmøllesystemer |
| Marine | Elektriske systemer ombord |
| Telekommunikation | Udendørs kommunikationsskabe |
| Jernbanetransport | Signalstyring og strømsystemer |
| Olie & Gas | Udstyr i farlige områder |
| Konstruktion | Opbygning af elektrisk infrastruktur |
| Datacentre | Kabelstyringssystemer |
Evnen til at modstå barske forhold gør albuekabelforskruninger særligt værdifulde i udendørs og industrielle miljøer.
Materialevalg påvirker ydeevne og holdbarhed markant.
Messing albue kabelforskruninger
Forniklet messing
Rustfrit stål
Nylon (polyamid)
Valget af det passende materiale afhænger af miljøforhold, mekaniske krav og budgetovervejelser.
At vælge det rigtige produkt kræver omhyggelig vurdering af flere faktorer.
En korrekt valgt kabelforskruning forbedrer driftssikkerheden og reducerer fremtidige udskiftningsomkostninger.
Korrekt installation er afgørende for at maksimere kabelforskruningens ydeevne.
Forkert installation kan kompromittere vandtæt ydeevne og trækaflastning.
| Feature | Albue kabelforskruning | Lige kabelgennemføring |
|---|---|---|
| Retningsændring | 90 grader | Lige indgang |
| Pladseffektivitet | Fremragende | Moderat |
| Kabelspændingsreduktion | Høj | Sænke |
| Kompakte installationer | Ideel | Begrænset |
| Fleksibilitet ved ruteføring | Overlegen | Grundlæggende |
Til installationer med begrænset plads eller krav til retningsbestemt kabelføring giver albuekabelforskruninger ofte den overlegne løsning.
Problem: Vandindtrængen
Løsning: Bekræft tætningens integritet og sørg for korrekt tilspænding.
Problem: Kabelglidning
Løsning: Tjek kabelstørrelseskompatibilitet og kompressionsindstillinger.
Problem: Korrosion
Løsning: Vælg korrosionsbestandige materialer såsom rustfrit stål.
Problem: Revnet hus
Løsning: Undgå overspænding og brug produkter, der er klassificeret til miljømæssige forhold.
Problem: Utilstrækkelig plads
Løsning: Brug kompakte albuekabelforskruninger, der er specielt udviklet til tætte installationer.
Rutinemæssig vedligeholdelse hjælper med at forlænge levetiden og opretholde systemets pålidelighed.
Forebyggende vedligeholdelse er væsentligt billigere end nødreparationer forårsaget af kabelfejl.
Efterhånden som industrier bevæger sig mod større automatisering og digitalisering, fortsætter kabelstyringsløsninger med at udvikle sig.
Producenter investerer massivt i innovative kabelbeskyttelsesprodukter for at imødekomme stadigt mere krævende driftskrav.
Q1: Hvad er det primære formål med en albuekabelforskruning?
Dens primære formål er at føre kabler sikkert gennem en 90-graders vinkel og samtidig bevare tætning, beskyttelse og trækaflastning.
Q2: Er albue kabelforskruninger vandtætte?
Mange modeller er designet med høje IP-klassificeringer såsom IP66, IP67 eller IP68, hvilket giver fremragende modstandsdygtighed over for vand og støv.
Q3: Hvilket materiale er bedst til havmiljøer?
Rustfrit stål foretrækkes generelt på grund af dets overlegne korrosionsbestandighed.
Q4: Kan albuekabelforskruninger bruges udendørs?
Ja. Udendørs klassificerede produkter er specielt designet til at modstå UV-eksponering, fugt og temperaturudsving.
Q5: Hvordan bestemmer jeg den korrekte kirtelstørrelse?
Mål kablets ydre diameter, og afstem det med pakdåseproducentens specificerede spændeområde.
Q6: Er albuekabelforskruninger egnede til industriel automatisering?
Absolut. De er meget udbredt i kontrolpaneler, robotter, sensorer og industrimaskiner.
Q7: Hvor længe holder kabelforskruninger typisk?
Levetiden varierer afhængigt af materialekvalitet og miljøforhold, men kabelforskruninger af høj kvalitet kan fungere pålideligt i mange år.
En albuekabelforskruning er langt mere end et simpelt kabeltilbehør. Det tjener som en kritisk komponent til kabelbeskyttelse, trækaflastning, miljømæssig tætning og effektiv kabelføring. Fra industriel automation og vedvarende energisystemer til marine installationer og telekommunikationsinfrastruktur bidrager albuekabelforskruninger væsentligt til systemets pålidelighed og sikkerhed.
Ved at vælge det passende materiale, størrelse, tætningsniveau og installationsmetode kan organisationer forbedre udstyrets ydeevne, reducere vedligeholdelsesomkostningerne og forlænge kablets levetid.
